| 底盤型號：EQ1082GLJ2 查看次數：3081 >>參考產品價格表 |

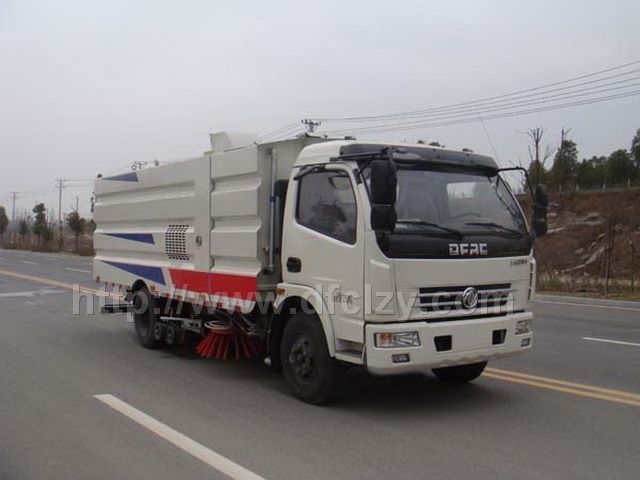

| 東風多利卡JDF5080TXSL5國五洗掃車： |
| 東風多利卡JDF5080TXSL5國五洗掃車采用東風股份多利卡國Ⅳ汽車底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。
東風多利卡JDF5080TXSL5國五洗掃車副發動機驅動風機和高壓水泵，副發動采用江鈴柴油發動機，排放達國Ⅰ或國Ⅱ標準。風機用 5.3高壓離心風機,效率高、風量大，最高風量達2000m3/h。高壓水泵采用品孚型柱塞柱，流量合適，壓力高，允許最高壓力達10MPa。

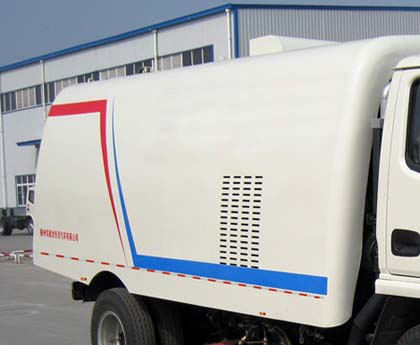

清水箱充分利用了車載空間，容積大，容積達4m3。垃圾箱采用單層不銹鋼結構，傾翻卸料，帶高液位報警保護裝置和自潔裝置。自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。

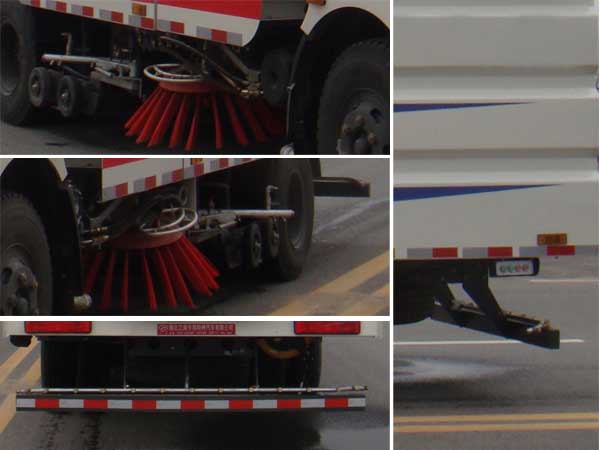

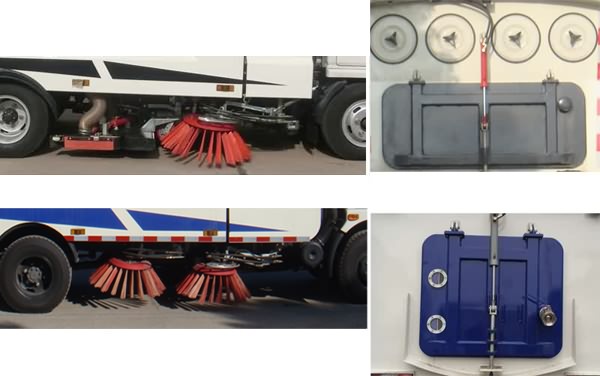

左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。左右立掃分開控制，可實現左、右全掃等作業模式。寬吸嘴的吸口寬度達到2100mm，確保作業總寬度大于2.8mm。4個高度可調的吸嘴輪，能方面調整和保證吸嘴與路面間的合理間隙。吸嘴內高有噴水桿，盡可能多地將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能最大限度減少高壓水氣流沖起污物產生的二次污染。左右噴水桿安裝在吸嘴上，隨吸嘴升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到最佳清洗效果。開式液壓系統驅動左右立掃升降、左右掃盤旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。底盤變速箱側取力器驅動低壓水泵，實現灑水車的低壓沖洗功能。專用工作裝置電控系統采用PLC智能化控制，一鍵式作業起動和停機操作。
東風多利卡JDF5080TXSL5國五洗掃車具有路面清洗、路面清掃 路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能。有“全洗掃”、 “左洗掃”、 “右洗掃”、 “全掃”、 多種作業模式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣 。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業�？梢韵駷⑺囈粯訉β访孢M行低壓沖洗作業。
東風多利卡JDF5080TXSL5國五洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻避、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。
表1東風多利卡JDF5080TXSL5國五洗掃車 整車性能與結構參數表
|
項目 |
單位 |
|
|
|
作
業
性
能 |
洗
掃
作
業 |
最大洗掃寬度（含路緣清洗寬度） |
m |
3 |
|
路面洗掃寬度（不含路緣清洗寬度） |
m |
2.8 |
|
洗掃速度 |
Km/h |
3∽10 |
|
清洗水額定壓力 |
MPa |
10 |
|
清洗水額定流量 |
L/min |
85 |
|
清
掃
作
業 |
清掃寬度 |
m |
2.8 |
|
清掃速度 |
Km/h |
3∽15 |
|
保潔速度 |
Km/h |
3∽20 |
|
最大清掃能力 |
M2/h |
40000 |
|
卸料角 |
° |
≥48 |
|
低壓沖洗寬度 |
m |
20 |
|
清水箱總容積 |
L |
4000 |
|
垃圾箱總容積 |
L |
4500 |
|
行駛性能 |
最高車速（滿載） |
km/h |
90 |
|
最大爬坡角 |
° |
30 |
|
制動距離（滿載30Km/h） |
m |
≤10 |
|
最小轉彎直徑 |
m |
19 |
表2東風多利卡JDF5080TXSL5國五洗掃車 主要部件型式與參數
|
副
發
動
機 |
標準配置 |
型號、生產企業 |
江鈴62千瓦增壓發動機
|
|
|
功率 |
62km |
|
|
選裝配置 |
型號、生產企業 |
|
|
|
|
|
離合器 |
汽車自動離合器， |
|
散熱器 |
有效尺寸783*714*70 |
|
風
機 |
型式 |
專用高壓離心風機 型號No5.30#C，最大風量2000M3/h |
|
額定轉速 |
2400r/min |
|
傳動型式 |
窄V帶傳動 ） |
|
液
壓
系
統 |
型式 |
開式，電液控制集中操縱 |
|
主要元件 |
齒輪泵/1件、手壓泵/1件、
擺線馬達/2件、液壓缸
集成塊等 |
|
溢流壓力 |
15MPa |
|
液壓油容量 |
60L |
|
電
氣
系
統 |
控制方式 |
手動控制、機電液互鎖等 |
|
底盤車系統電壓 |
12V |
|
工作裝置系統電壓 |
12V |
|
蓄電池型號 |
6V (2只串聯) |
|
高
壓
清
洗
系
統 |
高壓水泵 |
型式 |
柱塞泵 |
|
型號 |
xxT71021 |
|
額定壓力 |
12MPa |
|
系統使用壓力 |
8MPa |
|
額定流量 |
85L/min |
|
額定轉速 |
1000r/min |
|
傳動型式 |
窄V帶傳動 |
|
水閥及控制 |
水閥型式 |
高壓不銹鋼球閥，10MPa |
|
控制方式 |
手動 ，電氣控制 |
|
噴水桿噴嘴型式 |
高壓洗滌型 |
續表1東風多利卡JDF5080TXSL5國五洗掃車主要部件型式與參數
|
項目 |
|
|
|
低壓沖洗系統 |
低壓水泵 |
型號 |
億豐 |
|
流量 |
60m3/h |
|
揚程 |
20m |
|
沖洗寬度 |
24m |
|
掃盤降塵系統 |
電動水泵，灑水噴嘴。與高壓清洗系統共水濾、水箱等 |
|
清
掃
系
統 |
型式 |
在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。 |
|
掃刷直徑 |
φ800mm |
|
|
|
|
掃盤傾角調整 |
前傾：4°-6°；外傾2°-4° |
|
吸
嘴 |
型式 |
雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數量8），吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮動懸掛。 |
|
吸管直徑 |
2Xφ200mm兩根。 |
|
工作時剛性部分離地間隙 |
5-10mm |
|
左右噴桿 |
噴桿擺動 |
氣缸驅動，電氣自動控制，擺動角78° |
|
噴桿離地高度 |
隨吸嘴借吸嘴輪與路面隨動，離地高度280mm |
|
噴嘴總數量 |
8只，每側4只 | 東風多利卡JDF5080TXSL5國五洗掃車聯系電話：13971794033 |
|
| JDF5080TXSL5洗掃車 主要技術參數 |
| 產品名稱： |
洗掃車 |
外型尺寸： |
7160,7230×2230×2750(mm) |
| 底盤型號： |
EQ1082GLJ2 |
貨廂尺寸： |
××(mm) |
| 總質量： |
8250(Kg) |
接近/離去角： |
24/9(°) |
| 額定質量： |
1700(Kg) |
前懸后懸： |
1180/2180,1250/2180(mm) |
| 整備質量： |
6355(Kg) |
最高車速： |
90(km/h) |
| 發動機 |
發動機生產企業 |
排量 |
功率 |
CY4BK151
CY4SK251
YC4FA130-50 |
東風朝陽朝柴動力有限公司
東風朝陽朝柴動力有限公司
廣西玉柴機器股份有限公司 |
3856
3856
2982 |
105
115
95 |
| 排放標準： |
GB17691-2005國Ⅴ,GB3847-2005 |
| 軸數： |
2 |
前輪距： |
1506,1590,1750,1770(mm) |
| 軸距： |
3300,3800,3950,4500 |
后輪距： |
1530,1586,1650(mm) |
| 輪胎數： |
6 |
輪胎規格： |
7.50-16LT,7.50R16LT,8.25-16LT,8.25R16LT |
| 燃料種類： |
柴油 |
彈簧片數： |
8/9+5,8/10+7,9/10+8 |
| 軸荷： |
3300/4950 |
駕駛室乘人數： |
3 |

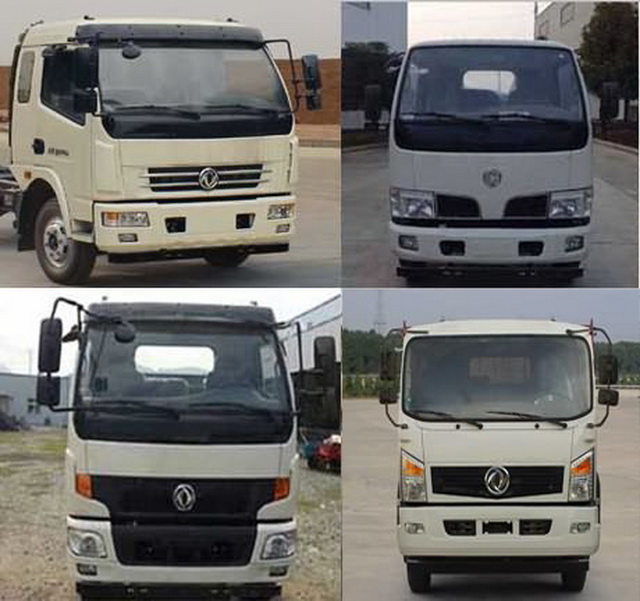

| 整車備注： |
隨底盤選裝駕駛室;選裝吸盤中置和雙掃刷結構,選裝后部結構;選裝弧形垃圾箱;側面防護裝置與工作裝置相干涉,故豁免;后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接,斷面尺寸(寬×高):50×100(mm),離地高度:370mm;ABS型號為3631010-C2000,生產廠家為東科克諾爾商用車制動系統(十堰)有限公司. |
| 多方位圖： |
 |
| 專用性能： |
|
